第三章 数字减影血管造影

  骨管造影,因血管与骨骼及软组织影重迭,血管显影不清。过去采用光学减影技术可消除骨骼和软组织影,使血管显影清晰。DSA则是利用计算机处理数字化的影像信息,以消除骨骼和软组织影的减影技术,是新一代血管造影的成像技术。Nudelman于1977年获得第一张DSA的图像。目前,在血管造影中这种技术应用已很普遍。

第一节 DSA的成像基本原理与设备

  DSA是数字X线成像(digital radiography,DR)的一个组成部分。DR是先使人体某部在影像增强器(IITV)影屏上成像,用高分辨力摄象管对IITV上的图像行序列扫描,把所有得连续视频信号转为间断各自独立的信息,有如把IITV上的图像分成一定数量的水方块,即象素。复经模拟/数字转换器转成数字,并按序排成字矩阵。这样,图像就被象素化和数字化了(图1-3-1)。

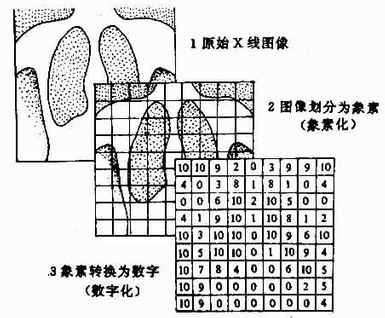

图1-3-1 象素转换为数字(数字化)

  数字矩阵可为256×256、512×512、或1024×1024。象素越小、越多,则图像越清晰。如将数字矩阵的数字经数字/模拟转换器转换成模拟图像,并于影屏上显示,则这个图像就是经过数字化处理的图像。

  DR设备包括IITV、高分辨力摄像管、计算机、磁盘、阴极线管和操作台等部分。

  数字减影血管造影的方法有几种,目前常用的是时间减影法(temporal subtraction method),介绍于下。

  经导管内快速注入有机碘水造影剂。在造影剂到达欲查血管之前,血管内造影剂浓度处于高峰和造影剂被廓清这段时间内,使检查部位连续成像,比如每秒成像一帧,共得图像10帧。在这系列图像中,取一帧血管内不含造影剂的图像和含造影剂最多的图像,用这同一部位的两帧图像的数字矩阵,经计算机行数字减影处理,使两个数字矩阵中代表骨骼及软组织的数字被抵销,而代表血管的数字不被抵销。这样,这个经计算机减影处理的数字矩阵经数字/模拟转换器转换为图像,则没有骨骼和软组织影像,只有血管影像,达到减影目的。这两帧图像称为减影对,因系在不同时间所得,故称为时间减影法。时间减影法的各帧图像是在造影过程中所得,易因运动而不尽一致造成减影对的不能精确重合,即配准不良,致使血管影像模糊。
